pcb nhiều lớp
Created with Pixso. Custom RIGID Multilayer PCB Board Cho Solar Inverter PCB Sản xuất Và Hội Đồng

Custom RIGID Multilayer PCB Board Cho Solar Inverter PCB Sản xuất Và Hội Đồng

Tên thương hiệu: TECircuit
Số mẫu: TEC0047
MOQ: 1pcs
giá bán: USD 1.99 ~ USD9.99/pcs
Thời gian giao hàng: 5-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Thương hiệu:
Công ty TNHH Điện tử Te Circuit Thâm Quyến
Loại sản phẩm:
PCB,Bảng tần số cao,PCB CỨNG,Bảng cứng,Bảng linh hoạt,PCB cứng nhắc,IC-Đế,Lõi kim loại
Mục số:
R0024
Dịch vụ:
dịch vụ PCBA
chi tiết đóng gói:
Gói chân không + Hộp carton
Khả năng cung cấp:
50000 miếng/tháng
Làm nổi bật:

Bảng PCB đa lớp tùy chỉnh

,

Bảng PCB đa lớp biến tần mặt trời

,

Sản xuất và lắp ráp PCB đa lớp

Mô tả sản phẩm

Mô tả sản phẩm



Số lớp: 4L
Vật liệu:FR-4 TG150

Cooper Thinkness: 2oz
Kích thước:239*350mm
Điều trị bề mặt:HASL LF
Ứng dụng:Inverter



Hình ảnh sản phẩm

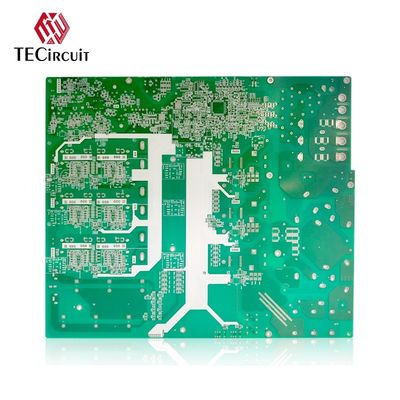

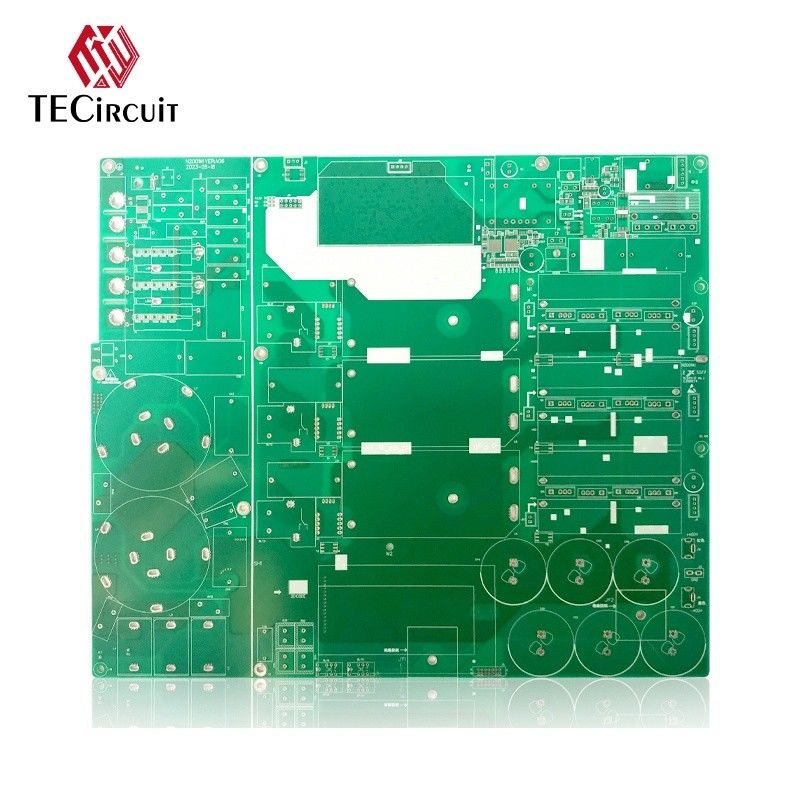

Custom RIGID Multilayer PCB Board Cho Solar Inverter PCB Sản xuất Và Hội Đồng 0Custom RIGID Multilayer PCB Board Cho Solar Inverter PCB Sản xuất Và Hội Đồng 1
Về TECircuit
Tìm thấy:TECircuit đã hoạt động từ2004.
Địa điểm:Một nhà cung cấp dịch vụ sản xuất điện tử (EMS) có trụ sở tại Thâm Quyến Trung Quốc.

Điểm:PCB EMS có thể tùy chỉnh,đề nghịmột loạt cácmột điểm dừng
Dịch vụ cửa hàng.
Dịch vụ:
Bảng mạch in (PCB) và Hội đồng vi mạch in))PCBA), Bảng mạch in linh hoạtFPC), Các thành phần Nhập nguồn,
Xây dựng hộp, thử nghiệm.

Đảm bảo chất lượng:UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949 và tuân thủ ROHS và REACH.
Hình ảnh nhà máy:
Nhà máy riêng của công ty: 50.000 m2; Nhân viên: 930+; Công suất sản xuất hàng tháng: 100.000 m2

Câu hỏi thường gặp
Câu hỏi 1: Cần gì để có được báo giá?
Câu trả lời:
PCB: QTY, hồ sơ Gerber và yêu cầu kỹ thuật ((vật liệu / xử lý bề mặt hoàn thiện / độ dày đồng / độ dày tấm,...)
PCBA: Thông tin PCB, BOM, ((Bản chứng minh thử nghiệm...)

Q2: Các định dạng tập tin nào bạn chấp nhận để sản xuất?
Câu trả lời:
Tệp PCB Gerber
Danh sách BOM cho PCB
Phương pháp thử nghiệm cho PCBA


Câu 3: Các tập tin của tôi có an toàn không?
Câu trả lời:
Các tập tin của bạn được giữ hoàn toàn an toàn và an toàn. Chúng tôi bảo vệ IP cho khách hàng của chúng tôi trong toàn bộ quá trình. Tất cả các tài liệu từ khách hàng không bao giờ được chia sẻ với bất kỳ bên thứ ba nào.

Q4: Phương pháp vận chuyển là gì?
Câu trả lời:

Chúng tôi có thể cung cấp FedEx / DHL / TNT / UPS để vận chuyển. Ngoài ra, phương pháp vận chuyển được cung cấp bởi khách hàng cũng có thể chấp nhận được.

Q5: Phương pháp thanh toán là gì?
Câu trả lời:
Chuyển tiền điện tử trước (Tiền trước TT, T / T), PayPal được chấp nhận.



Tính năng sản phẩm

  • Hiệu quả cao:

    • Được thiết kế để chuyển đổi năng lượng tối ưu từ DC sang AC với mức mất điện tối thiểu, đảm bảo sử dụng tối đa năng lượng mặt trời.
  • Quản lý nhiệt mạnh mẽ:

    • Tích hợp các tính năng quản lý nhiệt như tản nhiệt và đường nhiệt để phân tán nhiệt tạo ra trong quá trình hoạt động.
  • Sức bền và đáng tin cậy :

    • Được xây dựng để chịu được điều kiện môi trường khắc nghiệt, bao gồm nhiệt độ cực đoan, độ ẩm và bụi, đảm bảo hiệu suất lâu dài.
  • Thiết kế nhiều lớp:

    • Thường sử dụng thiết kế PCB đa lớp để chứa các mạch phức tạp và cải thiện hiệu suất điện, bao gồm giảm nhiễu điện từ (EMI).
  • Các thành phần tiên tiến:

    • Sử dụng các thành phần chất lượng cao như MOSFET, IGBT và tụ điện có khả năng xử lý điện áp và dòng điện cao.
  • Các tính năng bảo vệ:

    • Bao gồm các mạch bảo vệ để bảo vệ điện áp quá cao, điện quá cao và mạch ngắn để bảo vệ biến tần và các hệ thống kết nối.
  • Thiết kế mô-đun:

    • Cho phép nâng cấp và sửa chữa dễ dàng, tạo điều kiện bảo trì và cải thiện khả năng phục vụ.
  • Tuân thủ các tiêu chuẩn:

    • Được thiết kế để đáp ứng các tiêu chuẩn an toàn và hiệu suất quốc tế (ví dụ: IEC, UL) để đảm bảo hoạt động an toàn trong các ứng dụng khác nhau.
  • Giao diện truyền thông:

    • Được trang bị các giao diện giám sát và truyền thông, cho phép tích hợp với các hệ thống nhà thông minh và các giải pháp giám sát từ xa.
  • Các yếu tố hình dạng nhỏ gọn:

    • Được thiết kế để sử dụng không gian hiệu quả, cho phép tích hợp vào các vỏ biến tần khác nhau mà không ảnh hưởng đến hiệu suất.
  • Sự can thiệp điện từ thấp (EMI):

    • Được thiết kế để giảm thiểu EMI, rất quan trọng để duy trì hiệu suất của các thiết bị điện tử gần đó.
  • Hiệu quả về chi phí:

    • Cân bằng hiệu suất và chi phí sản xuất, làm cho nó khả thi cho sản xuất hàng loạt trong thị trường năng lượng mặt trời cạnh tranh.



Mô tả sản phẩm

Chi tiết:
Các lớp PCB: 1-42 lớp
Các vật liệu PCB: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Hàm nhôm, không chứa halogen
Kích thước PCB tối đa: 620mm*1100mm
Chứng chỉ PCB: Phù hợp với Chỉ thị RoHS
Độ dày PCB: 1.6 ± 0,1mm
Độ dày đồng ngoài lớp: 0.5-5oz
Lớp bên trong Độ dày đồng: 0.5-4oz
Độ dày PCB tối đa: 6.0mm
Kích thước lỗ tối thiểu: 0.20mm
Độ rộng đường tối thiểu/không gian: 3/3mil
Min. S/M Pitch: 0.1mm(4mil)
Độ dày tấm và tỷ lệ khẩu độ: 30:1
Đồng lỗ tối thiểu: 20μm
Hole Dia. sự khoan dung ((PTH): ± 0,075mm ((3mil)
Hole dia. sự khoan dung ((NPTH): ±0,05mm (2mil)
Phản lệch vị trí lỗ: ±0,05mm (2mil)
Sự khoan dung: ±0,05mm (2mil)
Mặt nạ hàn PCB: Đen, trắng, vàng
Bề mặt PCB hoàn thiện: HASL không chì, ngâm ENIG, Chem Tin, Flash Gold, OSP, Ngón tay vàng, Peelable, Ngâm bạc
Truyền thuyết: Màu trắng
E-test: 100% AOI, X-quang, thử nghiệm tàu thăm dò bay.
Khung cảnh: Đường đi và điểm số / V-cut
Tiêu chuẩn kiểm tra: IPC-A-610CCLASSII
Giấy chứng nhận: UL (E503048),ISO9001/ISO14001/IATF16949
Báo cáo xuất phát: Kiểm tra cuối cùng, thử nghiệm E, thử nghiệm độ hàn, Micro Section và nhiều hơn nữa
