IC Substrate PCB đa lớp Bảng mạch in cứng LGA Package ENIG Finish

Tên thương hiệu: TECircuit
Số mẫu: TEC0210
MOQ: 1pcs
giá bán: USD 1.99 ~ USD9.99/pcs
Thời gian giao hàng: 5-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Thương hiệu:
Công ty TNHH Điện tử Te Circuit Thâm Quyến
Loại sản phẩm:
PCB,Bảng tần số cao,PCB CỨNG,Bảng cứng,Bảng linh hoạt,PCB cứng nhắc,IC-Đế,Lõi kim loại
Mục số:
R0078
Dịch vụ:
dịch vụ PCBA
chi tiết đóng gói:
Gói chân không + Hộp carton
Khả năng cung cấp:
50000 miếng/tháng
Làm nổi bật:

ENIG kết thúc IC PCB nền

,

IC Substrate PCB

Mô tả sản phẩm

Hình ảnh sản phẩm

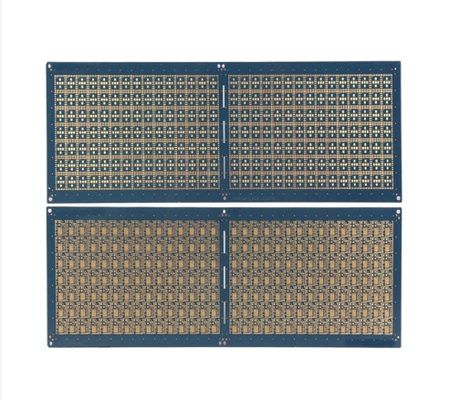

IC Substrate PCB đa lớp Bảng mạch in cứng LGA Package ENIG Finish 0
