Chi tiết sản phẩm

Created with Pixso. Nhà Created with Pixso. các sản phẩm Created with Pixso.
PCB chất nền
Created with Pixso. IC Substrate Multilayer Rigid PCB cho điện thoại di động EMMC Package Substrate

IC Substrate Multilayer Rigid PCB cho điện thoại di động EMMC Package Substrate

Tên thương hiệu: TECircuit
Số mẫu: TEC0211
MOQ: 1pcs
giá bán: USD 1.99 ~ USD9.99/pcs
Thời gian giao hàng: 5-15 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Thương hiệu:
Công ty TNHH Điện tử Te Circuit Thâm Quyến
Loại sản phẩm:
PCB,Bảng tần số cao,PCB CỨNG,Bảng cứng,Bảng linh hoạt,PCB cứng nhắc,IC-Đế,Lõi kim loại
Mục số:
R0079
Dịch vụ:
dịch vụ PCBA
chi tiết đóng gói:
Gói chân không + Hộp carton
Khả năng cung cấp:
50000 miếng/tháng
Làm nổi bật:

PCB cứng đa lớp điện thoại di động

,

IC PCB nền điện thoại di động

Mô tả sản phẩm

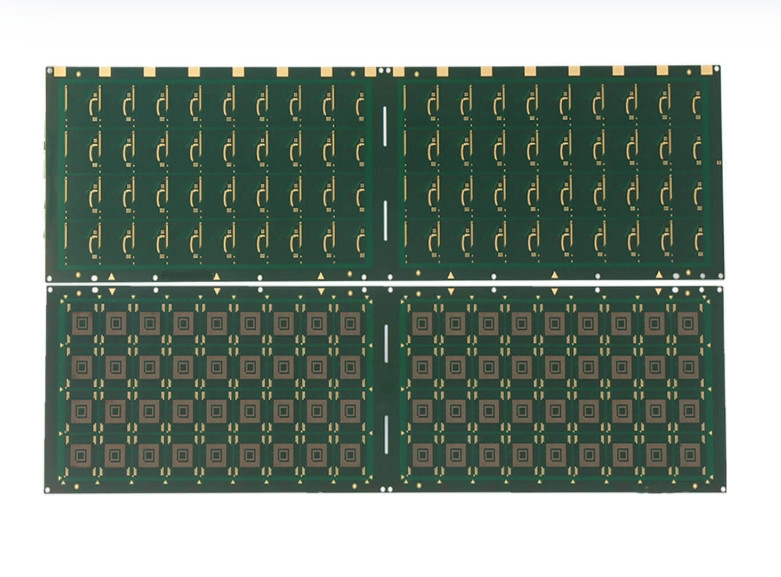

Hình ảnh sản phẩm



IC Substrate Multilayer Rigid PCB cho điện thoại di động EMMC Package Substrate 0









Về TECircuit



Tìm thấy:TECircuit đã hoạt động từ2004.

Địa điểm:Một nhà cung cấp dịch vụ sản xuất điện tử (EMS) có trụ sở tại Thâm Quyến Trung Quốc.


Điểm:PCB EMS có thể tùy chỉnh,đề nghịmột loạt cácmột điểm dừng
Dịch vụ cửa hàng.

Dịch vụ:
Bảng mạch in (PCB) và Hội đồng vi mạch in))PCBA), Bảng mạch in linh hoạtFPC), Các thành phần Nhập nguồn,
Xây dựng hộp, thử nghiệm.


Đảm bảo chất lượng: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 và tuân thủ ROHS và REACH.

Hình ảnh nhà máy:
Nhà máy riêng của công ty: 50.000 m2; Nhân viên: 930+; Công suất sản xuất hàng tháng: 100.000 m2



Ứng dụng sản phẩm

  • Bộ xử lý ứng dụng:

    • Được sử dụng trong các đơn vị xử lý chính của điện thoại thông minh, cho phép tính toán hiệu suất cao và khả năng đa nhiệm.
  • Bộ xử lý băng thông cơ bản:

    • Tích hợp vào các thành phần chịu trách nhiệm quản lý truyền thông không dây, bao gồm kết nối di động và truyền dữ liệu.
  • IC quản lý năng lượng:

    • Được sử dụng trong các giải pháp quản lý năng lượng để tối ưu hóa việc sử dụng pin và hiệu quả sạc.
  • Các mô-đun RF:

    • Được sử dụng trong các thành phần tần số vô tuyến cho chức năng Wi-Fi, Bluetooth và GPS, tăng cường tính năng kết nối.
  • Các mô-đun máy ảnh:

    • Tích hợp vào các chất nền hỗ trợ xử lý hình ảnh và giao diện cảm biến để chụp ảnh chất lượng cao.
  • Mô-đun bộ nhớ:

    • Được sử dụng trong nền tảng cho RAM và bộ nhớ flash, tạo điều kiện lưu trữ và truy xuất dữ liệu nhanh chóng.
  • Hiển thị trình điều khiển:

    • Được sử dụng trong các mạch quản lý màn hình hiển thị, đảm bảo độ phân giải cao và khả năng phản hồi cho màn hình cảm ứng.
  • Chip xử lý âm thanh:

    • Tích hợp vào các IC âm thanh nâng cao chất lượng âm thanh và hỗ trợ các tính năng âm thanh tiên tiến.
  • Cảm biến:

    • Được sử dụng trong các chất nền cho các cảm biến khác nhau, bao gồm máy quét dấu vân tay, máy tăng tốc và kính quay.
  • Giải pháp kết nối:

    • Được sử dụng trong các chất nền cho NFC (Near Field Communication) và các công nghệ kết nối khác.



Tính năng sản phẩm

  1. Mật độ cao:

    • Được thiết kế để chứa một số lượng lớn các kết nối trong một không gian nhỏ gọn, thiết yếu cho điện thoại thông minh hiện đại.
  2. Quản lý nhiệt:

    • Có các cơ chế phân tán nhiệt hiệu quả để duy trì nhiệt độ hoạt động tối ưu cho các thành phần hiệu suất cao.
  3. Hình ảnh thấp:

    • Thiết kế nhỏ gọn cho phép tích hợp vào các thiết bị di động mỏng mà không ảnh hưởng đến chức năng.
  4. Tính toàn vẹn của tín hiệu:

    • Được thiết kế để giảm thiểu mất tín hiệu và nhiễu, đảm bảo hiệu suất đáng tin cậy cho truyền dữ liệu tốc độ cao.
  5. Hiệu quả về chi phí:

    • Thích hợp cho sản xuất khối lượng lớn, cân bằng hiệu suất với chi phí sản xuất.
  6. Độ bền:

    • Được xây dựng để chịu được căng thẳng cơ học và điều kiện môi trường, đảm bảo độ tin cậy trong sử dụng hàng ngày.
  7. Khả năng tương thích:

    • Có thể được sử dụng với các vật liệu và công nghệ bán dẫn khác nhau, tăng tính linh hoạt thiết kế.
  8. Khả năng tùy chỉnh:

    • Được thiết kế để đáp ứng các yêu cầu thiết kế và ứng dụng cụ thể, hỗ trợ các tính năng sáng tạo.
  9. Tuân thủ các tiêu chuẩn:

    • Được sản xuất để đáp ứng các tiêu chuẩn công nghiệp về hiệu suất, an toàn và các quy định về môi trường.
  10. Dễ dàng lắp ráp:

    • Được thiết kế để tương thích với các quy trình lắp ráp tự động, cải thiện hiệu quả sản xuất.





Câu hỏi thường gặp

Câu hỏi 1: Cần gì để có được báo giá?
Câu trả lời:
PCB: QTY, hồ sơ Gerber và yêu cầu kỹ thuật ((vật liệu / xử lý bề mặt hoàn thiện / độ dày đồng / độ dày tấm,...)
PCBA: Thông tin PCB, BOM, ((Bản chứng minh thử nghiệm...)

Q2: Các định dạng tập tin nào bạn chấp nhận để sản xuất?
Câu trả lời:
Tệp PCB Gerber
Danh sách BOM cho PCB
Phương pháp thử nghiệm cho PCBA


Câu 3: Các tập tin của tôi có an toàn không?
Câu trả lời:
Các tập tin của bạn được giữ hoàn toàn an toàn và an toàn. Chúng tôi bảo vệ IP cho khách hàng của chúng tôi trong toàn bộ quá trình. Tất cả các tài liệu từ khách hàng không bao giờ được chia sẻ với bất kỳ bên thứ ba nào.

Q4: Phương pháp vận chuyển là gì?
Câu trả lời:

Chúng tôi có thể cung cấp FedEx / DHL / TNT / UPS để vận chuyển. Ngoài ra, phương pháp vận chuyển được cung cấp bởi khách hàng cũng có thể chấp nhận được.

Q5: Phương pháp thanh toán là gì?
Câu trả lời:
Chuyển tiền điện tử trước (Tiền trước TT, T / T), PayPal được chấp nhận.

Mô tả sản phẩm

Chi tiết:
Các lớp PCB: 1-42 lớp
Các vật liệu PCB: CEM1, CEM3, Rogers, FR-4, High Tg FR-4, Hàm nhôm, không chứa halogen
Kích thước PCB tối đa: 620mm*1100mm
Chứng chỉ PCB: Phù hợp với Chỉ thị RoHS
Độ dày PCB: 1.6 ± 0,1mm
Độ dày đồng ngoài lớp: 0.5-5oz
Lớp bên trong Độ dày đồng: 0.5-4oz
Độ dày PCB tối đa: 6.0mm
Kích thước lỗ tối thiểu: 0.20mm
Độ rộng đường tối thiểu/không gian: 3/3mil
Min. S/M Pitch: 0.1mm(4mil)
Độ dày tấm và tỷ lệ khẩu độ: 30:1
Đồng lỗ tối thiểu: 20μm
Hole Dia. sự khoan dung ((PTH): ± 0,075mm ((3mil)
Hole dia. sự khoan dung ((NPTH): ±0,05mm (2mil)
Phản lệch vị trí lỗ: ±0,05mm (2mil)
Sự khoan dung: ±0,05mm (2mil)
Mặt nạ hàn PCB: Đen, trắng, vàng
Bề mặt PCB hoàn thiện: HASL không chì, ngâm ENIG, Chem Tin, Flash Gold, OSP, Ngón tay vàng, Peelable, Ngâm bạc
Truyền thuyết: Màu trắng
E-test: 100% AOI, X-quang, thử nghiệm tàu thăm dò bay.
Khung cảnh: Đường đi và điểm số / V-cut
Tiêu chuẩn kiểm tra: IPC-A-610CCLASSII
Giấy chứng nhận: UL (E503048),ISO9001/ISO14001/IATF16949
Báo cáo xuất phát: Kiểm tra cuối cùng, thử nghiệm E, thử nghiệm độ hàn, Micro Section và nhiều hơn nữa
